产品定义

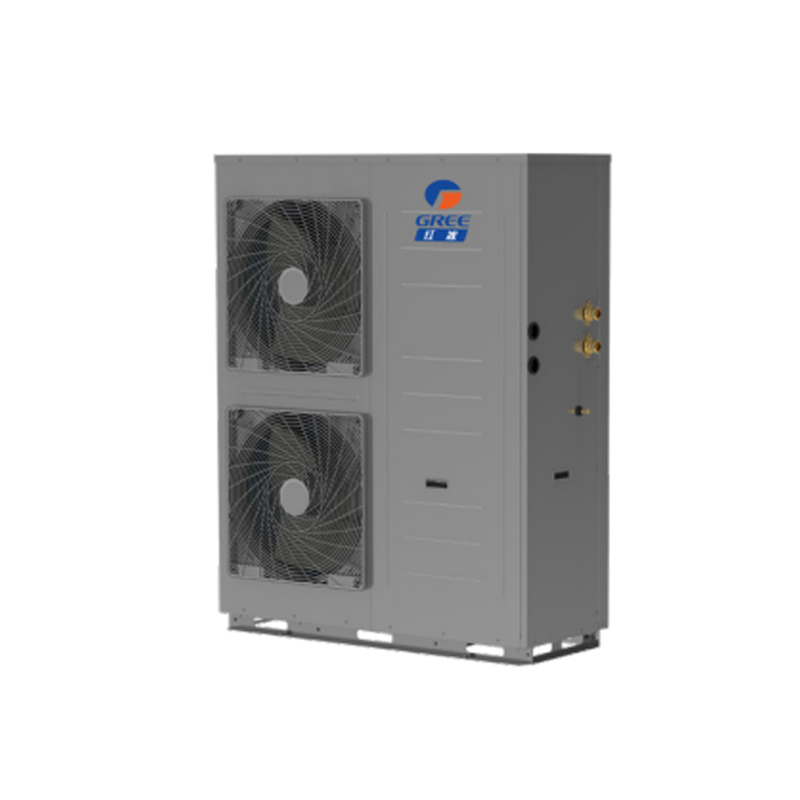

“红冰”空气能采暖（热水）机组，是通过大流量、小温差的加热方法，逐渐加热到需求温度。该 系列具备采暖和热水两种模式，广泛应用于大小商用和民用建筑的采暖或生活热水工程，如工厂、宾馆、 酒楼、医院、美容院、洗衣店、洗浴中心、公寓、办公大楼等各类建筑。该系列机组具备模块化功能， 最大可模块化 16 台机组，满足不同工程的需求，例如北方新、老小区的区域性供暖工程应用。

产品安装注意事项

1.1 机组安装基础

◆ 热水机组必须水平安装在水泥墩或者槽钢上，在修筑水泥墩时，确保水泥墩的平整度在 ±3mm 之内，地脚螺钉必须高于固定位置 50 ㎜以上，并做好接水盘、排水沟等，确保排水通畅。在四角 安装减震弹簧或者橡胶减震垫（建议 15 ～ 20mm 厚 ) 以满足噪声及震动的要求，并确保机组水平放 置，用螺母固定机组。

◆ 多台机组安装在一起时，一定要保证机组有足够的维修、换热空间（参照安装及维修空间要求）， 严禁机组之间气流短路，否则会导致机组制热效果下降，严重时会损坏机组。

◆ 若机组安装在长时间运行于 0℃以下环境或易于积雪的地方，必须将机组安装面抬高，使机组 高于地面最少 300mm，并确保冷凝水排放通畅。如有必要，建议在接水盘、排水管、排水沟等增加 融冰伴热带，提升排水效果。

◆ 若机组系统不处于建筑物避雷系统的保护中，应按照国家现行标准《建筑物防雷设计规范》（GB  50057-2010）的要求，增设避雷措施。

1.2 机组位置与环境

◆ 选取一个可以承载机组重量的地方安装固定，使机组不会摇晃或跌落。

◆ 安装处应充分考虑强风、台风、地震的影响，加固安装。

◆ 应尽量避免受易燃、易爆、易腐蚀性气体或废气的影响。

◆ 确保有一定的换热、维修空间，使得机组通风流畅而可靠运行，且应避免机组排风和运行噪音 对他人造成不良影响。

◆ 安装位置附近应设置有排水沟或排水口，必须保证化霜产生的水排放通畅。

◆ 勿让儿童靠近机组，应提前采取预防措施避免儿童接触机组。

◆ 机组不宜安装在环境酸碱度高、电压波动大、车辆船舶等地方。

◆ 不宜安装在靠近产生电磁波机器设备的地方，电磁波会影响控制系统并导致机组故障。

◆ 检查室外机铭牌所标识的制冷剂是否为可燃制冷剂 , 安装或移机时切勿注入与铭牌不一致或不 合格的制冷剂 , 避免引起运转不畅、误动作、机械故障等问题，甚至可能发生重大安全事故。

◆ 检查安装地点周围环境：可燃制冷剂机组不得安装于封闭的建筑预留空间内。

◆ 安装机组时，应采取防静电措施，如穿着纯棉服装、双手带纯棉手套等。

◆ 安装过程中检漏仪必须处于工作状态。

◆ 如果在安装过程中发现可燃制冷剂泄漏，应立即对室内侧环境进行浓度检测直至达到安全水平。 因制冷剂泄漏影响到产品性能的，应立即停止操作，联系专业人员处理。

◆ 禁止在有可燃制冷剂的区域内存在点火源。

1.3 机组管路连接

◆ 水系统设计、施工必须符合水暖管道设计规范及相关标准要求。

◆ 各管路进出水连接部位都要贴进出水标识，避免出现连接错误。

◆ 为避免系统缺水致使机组出现异常或损坏，必须在机组的出水口安装水流开关（针对水流开关 为用户自备件的机组）。

◆ 水管安装应横平竖直布置，管道布置合理，尽量减少弯曲；减少水系统的阻力损失。

◆ 在机组进出水口处必须安装压力表和手阀，建议使用 0 ～ 1.6MPa 规格的水压表。出水口安装排 水阀。进水口安装排气阀，在水系统的最高点或具体突起处安装手动或自动排气阀，使管道内空气 顺利排出。在所有最低点应设置排水接口，使水侧换热器和系统管网中的水能顺利排除。

◆ 机组进出水管及水泵前后应采用柔性连接，且水泵底座应采用减振装置，避免管路振动。

◆ 水系统中不可避免有一些杂质，水泵之前必须安装过滤器（30 目），防止机组内水侧换热器的 堵塞，并定期清洗。

◆ 系统阀件、进出水管上必须敷设保温层以减小热损失，常用的保温材料有软质聚乙烯泡沫（PEF）、 玻璃棉、橡塑保温棉，保温层厚度≥ 30mm。

◆ 多台并联安装时，每台机组的进出水口需安装手阀，试运行时通过手阀调节每台机组的水压和 水流量，保证分水均匀，同时可用于检修。另外系统管路上的电磁阀前一般需安装检修阀，以便日 后检修。

◆ 当机组安装低于水箱时，水箱与机组之间的高度差不应大于 8m，超过 8m时，应安装中间过渡水箱； 当机组安装高于水箱时，则要注意循环水泵的选型，在克服高落差的情况下，务必保证单机循环流 量不低于机组性能参数表中规定的循环水流量。

◆ 水系统配管完成后，应根据暖通空调中有关规范进行水压试漏并排污，确保水管道内清洁，无 锈渣等污垢物，以防止堵塞管路及机组内的换热器和水泵，造成机组损坏。对于采暖工程水路系统，因其管网较长，在水路清洗时，须先将机组进行旁通，以避免清洗后的污水进入机组系统。

1.4 电气安装

◆ 所有电气安装务必由专业人士按当地法律、规章、和本说明书进行。

◆ 机组必须可靠接地，符合 GB 50169-2016 相关要求。

◆ 在所有的安装完工，并经检查确认无误后才能接通电源。

◆ 电源必须使用铭牌规定的电源规格及热水机组专用电源。

◆ 电源线应有可靠固定，以免接线端子受力。

◆ 电源线和连接线损坏后必须及时用专用电缆由专业人员更换。

◆ 必须安装可切断整个系统电源的断路器和漏电开关。

◆ 漏电开关测试键，请每个月定期按一次，确认其有效性。
