产品特点

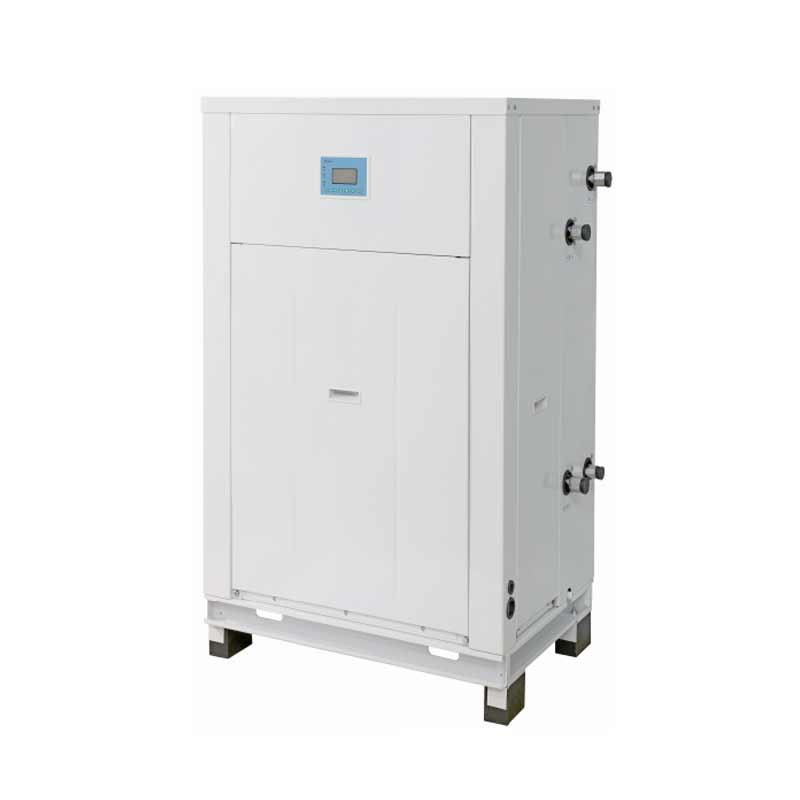

格力套管式水（地）源热泵涡旋机组是一种利用水 ( 地 ) 源作为冷热源来制取冷水和热水的机组， 单个模块能力范围 9.9 ～ 32.2kW, 广泛应于住宅小区、公寓别墅，还可应用于小区的集中供暖。由于地 下土壤及地下水温度相对稳定，冬暖夏凉；在冬季，机组将地下水中的热量提取出来，制取热水，供建 筑物空调采暖及其他用途；在夏季，机组将室内的热量提取出来，释放到地下水中，达到夏季空调制冷 的目的。 格力套管式水（地）源热泵涡旋机组允许利用的冷热源不限于水 ( 地 ) 源，也可以使用温度合适的 工业废水及各种余热排水。

产品安装注意事项

1.1 机组位置与环境

◆ 机组安装处应尽量免受火、易燃物、腐蚀性气体或废气的影响。

◆ 留出机组安装、操作、维修所需空间。

◆ 机组安装应采取适当的措施，尽可能减小噪声和振动。

1.2 机组管路连接

◆ 外部管道布置必须符合相关的工程规范的要求。

◆ 管道的设计必须减少弯曲和高低移位，以便节省费用并保持最佳的机组性能。正确的安装应包括如下： 在机组水路入口必须安装压力表、温度计、截至阀、在水泵前应装设过滤器，以清除水中的杂质等。

◆ 机组找平后，可连接使用侧、热源侧管道。配管应有伸缩补偿量并有足够的独立支撑，避免将 任何变形或振动传给机组。管道最好也设立管路支撑且必须确保管道对中，必要时管路支撑也 可加装减振垫，充分发挥机组减振垫的减振作用。

◆ 机组水侧设计压力为 1.0MPa。机组的进水口和出水口附近设有标志识别，供管道连接时参考。

1.3 水质要求 若忽视了水质的管理，由于水垢的附着以及电化学反应不仅会使传热管换热性能恶化，而且严重时 会使管子腐蚀、孔蚀、产生机内漏水，造成机内锈蚀、绝缘恶化等重大事故。

1.4 电气安装

1）总则

◆ 所有现场供应的导线，设备和现场的接线，导线的接头和设备，都必需要符合各种使用的法规 和工程要求。

◆ 所有的现场线路连接必须由持证电工实施。

◆ 必须切断电源后，再进行接线工作。

◆ 安装者要对机组外部线路不正确的连接造成的任何损坏负责。

◆ 必须使用铜导线。

◆ 工程走线注意强弱电分开。

2）电源线接入机组电控箱

◆ 电源线敷设须走线槽、电线管或电缆沟。

◆ 电源线接入机组电控箱时必须使用橡胶或塑料保护，以免被钣金边缘擦伤。

◆ 靠近机组电控箱部分的电源线必须可靠固定，使机组电控箱电源端子板不受外力影响。

◆ 必须可靠接地。

3）控制接线

◆ 现场控制导线最小为 1mm2  或更大。

◆ 水流开关线、感温包线、压力开关线、电子膨胀阀线均为直流弱电信号，带 50V 或更高电压的导 线不能与之并排走线。如确实无法避免并排走线，强弱电信号之间的距离必须保持 150mm 以上。

◆ 机组电控箱带有冷冻水泵和冷却水泵的连锁控制，可驱动冷冻水泵和冷却水泵的交流接触器。 切勿将机组电器箱冷冻水泵和冷却水泵的控制信号直接驱动冷冻水泵电机和冷却水泵电机。

◆ 进入机组的控制线留有适当裕量即可，勿将多余的电线扎成一束塞入机组电器箱内。
