产品定义

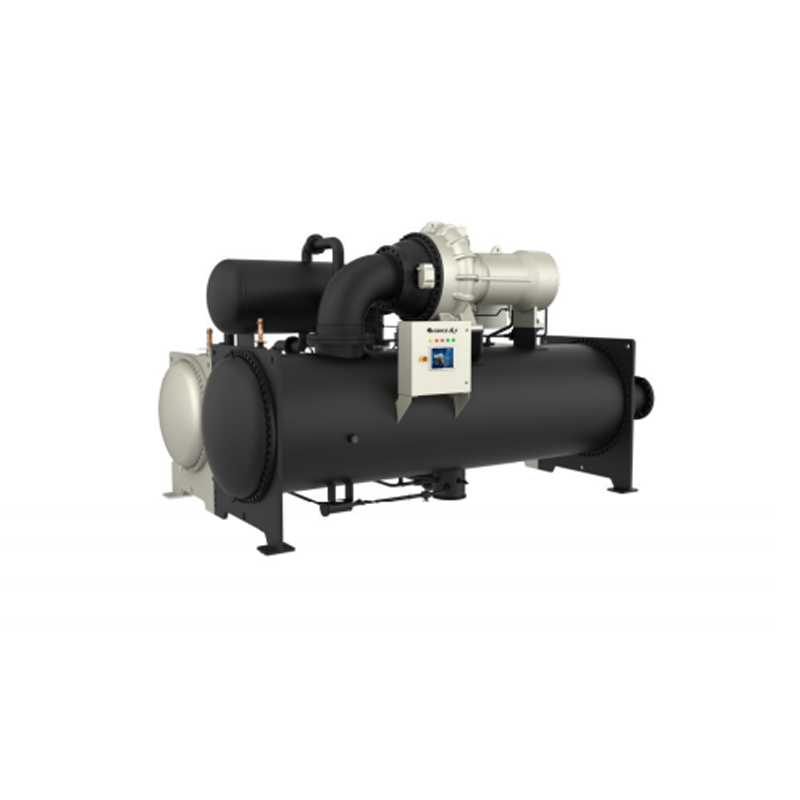

格力CVE系列永磁同步变频离心式冷水机组经中科院理化所、清华大学、西安交通大学、中国制冷 学会、中国制冷空调工业协会等权威机构的专家一致鉴定为：全球首台高速大功率的永磁同步变频离心 式冷水机组，达到国际领先水平。

该机组聚集了格力中央空调研发的先进技术成果，拥有 100％的自主知识产权，相比普通离心式冷 水机组，机组全年综合效率提升 65% 以上，节能 40% 以上，是迄今为止最节能的大型中央空调。采用 PWM 可控整流四象限变频技术，谐波畸变率小于 5%，功率因数达 99％以上，工程电气设备配置电流可 降低 10％，不需要功率补偿器和谐波处理装置等附加设备，该机组具有突出的节能性、可靠性与适应性， 可广泛用于大型办公楼宇、医院、学校、商场以及工艺流程，并可直接更换机组对现有空调系统进行节 能改造。

产品安装注意事项

1.1 机组位置与环境

◆ 机组不能安装在有腐蚀性、易燃易爆的环境中或有油雾等特殊要求的场所，否则会造成机组不 能正常运行或缩短机组使用寿命，甚至造成火灾或严重伤害，若与锅炉等发热体并设时，应充 分注意热幅射的影响。

◆ 最好选用室温在 40℃以下，通风通畅的场所（因高温会加快壳管腐蚀并且容易导致机组故障）， 在 40℃时的环境相对湿度应在 90％以下，不允许室外或露天安装、存放。

◆ 应选取灰尘少的场所（灰尘容易导致电气故障）。

◆ 现场应采光良好，以便于维护、检查。

◆ 为满足维护、检修和清扫蒸发器 - 冷凝器换热管的需要，机组四周必须留有足够的空间（具体 尺寸各机组的维修空间示意图）。

◆ 为便于机器起吊和检修，应安装行车或转臂吊车，并确保机房要有足够的高度。

◆ 机组周围及整个机房应能实现完全排水。

◆ 避免太阳光直射。

◆ 机组若需安装在室外或海边、化工厂、钢铁厂、造纸厂、制革厂、印染厂等高浓度腐蚀性气体 或高盐雾的大气环境，存在腐蚀性物质通过冷却水塔进入机组壳管导致腐蚀影响，可能需要特 殊防腐设计，请联系当地格力分支机构。冷却水塔安装位置应避开废气排放口。 注意：机组安装在海拔 1000 米以上时请与厂家联系。

1.2水质管理

机组在运行时，冷却水的好坏直接影响到机器性能和寿命。所以必需提前调查好水质，并在机组运 行时进行水质管理。

1.3 机组管路连接

◆ 为避免在连接管上冷凝结露和冷冻水管必须用保温材料和胶带包扎与空气隔绝。悬空的连接管 应做好支撑，支撑之间距离不超过 1m。 1.4 电气安装 ◆ 所有电气安装必须由专业人士按国家和当地法律、规章进行。 ◆ 机组必须可靠接地，符合 GB 50169 相关要求。

◆ 现场接线时请以机身所贴线路图为准。

产品安装基础及外形尺寸

2.1 机组安装基础 离心式制冷压缩机的转子经过严格的静平衡与动平衡测试，因此其对基础的动载荷很小，基础尺寸 见表“机组基础尺寸”。为了防止机组基脚部位的腐蚀，要求机组四周排水通畅，机器底座钢板对应的 基础平面应光滑平整，具体要求为：

◆ 各基础面之间的最大高低差（水平度）应为 3mm 以内。

◆ 为便于制冷机维修检查，基础高度应高于地面 100mm。

◆ 在制冷机组的四周应设置排水沟。

◆ 底座钢板与制冷机组本体脚板之间不得有间隙。应用调整垫塞入底座钢板与混凝土基础之间， 将底座钢板调至水平（它们之间的高度差应在每米 0.5mm 以内）。

◆ 吊起制冷机，将减振橡胶垫放置在底座钢板上，再将制冷机放到减振橡胶垫上。

◆ 底座钢板和调整垫周围二次灌浆固定。

注：涉及地脚螺栓及其紧固螺母、平垫、弹簧等，不在供货范围，需由工程方提供。
